【中国广电网】基于E1专线的视频传输系统是公安通信网络建设的重点工程，充分利用连接各业务点的公安E1专网线路资源进行视频传输，可有效地加强城市安防，构建平安城市，建立一个完善的专用视讯网络平台具有重要意义。因此，瑞光数码公司依托雄厚的通信技术实力和多年从事数字视讯产品的研发经验，推出了基于E1专线的视频传输系统，充分利用公安通信网络中的专线资源，满足公安对视频传输的需求。

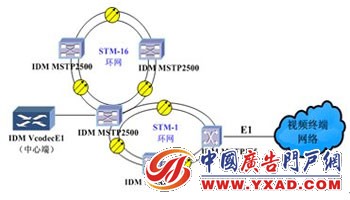

图1 基于E1的视频传输网络拓扑结构图
点击此处查看全部新闻图片
系统方案
根据公安视频监控网络建设情况，公安通信对视频信号传输要求有以下特点：
1)容量大：一个监控中心通常有几十路上百路视频信号；
2)图像质量要求高，实时性强；
3)需要片区多级控制：目前公安项目中对视频信号监控和管理可分为以下站级：从各个市局、县（分）局到基层单位等，包括看守所、交通道路、法院等，监控站点比较多、比较散，所有站点需要汇聚到市局中心端，实现统一监控与管理；
4)面对突发事件，要第一时间保证视频传输线路畅通，有效满足公安人员的应急处理突发事件时的信息需求。
在上图所示的通信网络中，位于STM-16环网与STM-1环网相切位置的IDMMSTP2500设备是本地视频传输网络的中心端设备，同处在STM-1环网上的IDMMSAP155与IDMMSTP155设备是节点设备。在视频网络中，节点设备通过E1线路接收视频终端采集到的视频信号并将信号上传至中心端，同时又将来自中心端的控制信息发送至视频终端设备。
此外，本地视频网络中的信号可以通过STM-16环网向更高一级的调度中心上传，实现本地视频远端上报及其他数据业务的网络间交流。
网络功能的具体应用如下图所示：

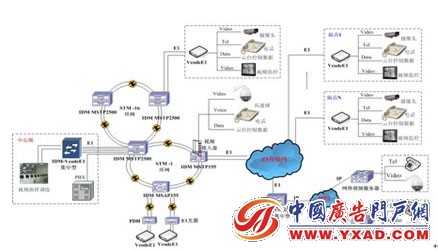

图2 基于E1的视频传输组网示意图
点击此处查看全部新闻图片
根据上图所示，该方案具有以下特点：
监控站点可采用IDM-VcodeE1视频编码器，在E1信道上实时传输视频、语音和数据信号，通过IDMMSTP155接入至SDH网络，或通过IDMMSAP155中E1光猫接口、PDH光端接口接入SDH网络中；
监控站点可根据实际业务需求，可直接采用IDMMSTP155设备，该设备具有三个插槽，可配置视频接入盘，可将视频、语音和数据信号通过E1通道直接复用至STM-1，实现视频业务在SDH网络中传输，具有1+1保护倒换功能；
监控站点可采用视频网络传输转换器，该转换器可将IP网络中传输的视音频信号转换到E1网络中传输，同时也可将E1网络中传输的视音频信号转换到IP网络中传输，该设备是跨网传输业务的关键设备，具有以太网、E1和RS232等接口；
在STM-1环网中，可通过IDMMSTP2500连接至2.5GSDH环网，IDM-VcodeE1视频编码器可将视频、语音和数据信号通过E1通道直接复用至STM-16，实现视频信号在SDH环网中传输。

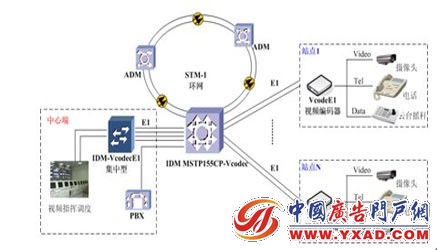

图3 基于E1的视频点对多点应用示意图
点击此处查看全部新闻图片
中心端IDM MSTP155CP-Vcodec具有两个STM-1光接口，可实现环网保护倒换功能，也便于接入SDH网络；
中心端IDM MSTP155CP-Vcodec最多可以配置63块视频接入盘，可支持63个远端监控站点；
产品简介

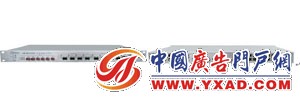

IDM MSTP155CP-Vcodec STM-1汇聚型
点击此处查看全部新闻图片
IDMMSTP155CP-VcodecSTM-1汇聚型设备采用集中型插板结构设计，最多可以配置63块用户盘，为63个远端站点提供视频、音频及数据等业务的传输。该设备主要用于中心机房，向远端站点提供业务传输。
IDM-Vcodec视频编解码器集中型
点击此处查看全部新闻图片
IDM-Vcodec视频编解码器（集中型）为19英寸3U标准插盘式结构设计，可配置基于IP数据流进行视频传输的IP_Vcodec盘，也可以配置基于2M速率的PCM码流进行视频业务传输的E1_Vcodec盘。两种业务盘可向用户提供1路双向视频业务，同时可提供1路数据业务和1路音频业务，能够满足用户控制云台及进行语音通信的需要，两种业务盘配置的数量可以根据实际需要确定。
IDMMSTP2500多业务接入平台
点击此处查看全部新闻图片
IDMMSTP2500多业务接入平台是我公司根据市场需求而推出STM-16级别的MSTP产品，实现了以太网、传统PDH、数字电视信号和高速光纤接入信号等多种业务在SDH系统上的传输。此外该设备还具有DXC功能，支持DS0交叉，可满足广大用户对宽带、窄带多种业务光纤传输和接入的需求。
IDM-VcodecE1视频编解码器
IDM-VcodecE1视频编解码器采用MPEG-4压缩方式，具有强大的即时图像捕捉和图像压缩功能。IDM-VcodecE1将输入的视频、音频和数据进行压缩混合，形成2M速率的PCM码流，通过E1接口送给传输设备进行远距离传输，满足远程视频监控、视频会议等系统需要，提高E1线路资源在专网/SDH网络中了利用率。基于E1传输的视频编解码器可以配接各种工业监控摄像机和普通模拟摄像机，也可以配接监控矩阵或多画面视频分割器。
IDM-VcodecIP视频编解码器
IDM-VcodecIP视频编解码器采用MPEG-4压缩方式，专为TCP/IP网络进行音视频监控而设计，可以在TCP/IP网络传送高质量的MPEG4或H.263压缩图像，使用客户端软件对安装在不同区域的摄像机进行管理和控制；可以通过RS232/RS485对云台、高速球和镜头进行控制；具有强大的即时图像捕捉和图像压缩功能。基于IP传输的视频编解码器可以配接各种工业监控摄像机和普通模拟摄像机，也可以配接监控矩阵或多画面视频分割器。所有的接口均符合国际标准，适用于不同的工作环境。
视频网络传输转换设备
视频网络传输转换设备用于将IP网络中传输的视音频信号转换到E1网络中传输，同时也可将E1网络中传输的视音频信号转换到IP网络中传输，该设备是跨网传输业务的关键设备，具有以太网、E1和RS232等接口。
方案分析
在通常情况下，采用基于IP的视频传输系统，而当以太网中数据视频流过多时，会造成以太网交换机负载急剧增加，网络速度变得很慢，影响其他数据正常交换，严重时会造成网络瘫痪，视频往往受到极大影响，出现马赛克、抖动、停顿等现象。
结合电力通信网络资源情况，电力通信网络中存在大量基于SDH的E1专线资源，因此利用基于E1线路的视频传输解决方案将具备无法比拟的优势。主要有以下几点：
基于E1传输的时延小；
远距离视频传输时，带宽易于保证；
实现了视频在SDH环网中传输，保证视频传输的稳定性、及时性与准确性。
总结
综上所述，方案中基于E1视频传输系统具有重要实际意义，E1专线将为视频传输提供更可靠的保障，且具有稳定的带宽和高的性价比，将日渐成为视频传输的主流方向，基于E1专线的视频传输将是最佳的
